캐드(CAD), QGIS 공부

1. AutoCAD

(1) 기본 명령어

pl : 연속선(pline)

1. 명령어창에 "pl" 입력 후 Enter 2. 연속선의 시작 위치 지정 3. 연속선의 다음 점 지정 4. 연속선의 다음 점 지정 5. 연속선의 다음 점 지정 6. Enter



trim : 자르기

1. 명령어창에 "tr(또는 trim)"을 입력 2. 자르기의 기준이 될 선을 선택 후 Spacebar



extend : 연장

1. 명령어창에 "ex(또는 extend)" 입력 후 Enter 2. 해당 선을 어디까지 연장할 것인지, 연장 기준 선을 선택한 후 Enter 3. 연장할 객체를 클릭하거나 혹은 연장할 객체가 많다면 마우스로 클릭하여 영역을 지정



copy : 복사기능

1. 명령어창에 "co(또는 copy)" 입력 후 Enter 2. 복사할 객체를 클릭 후 복사하고자 하는 위치에 붙여넣기 3. 복사 Ctrl+C, 붙여넣기 Ctrl+V 기능도 유효



(2) DWG to SHP

Mapexport 명령어 사용



2. QGIS

(1) 필드추가

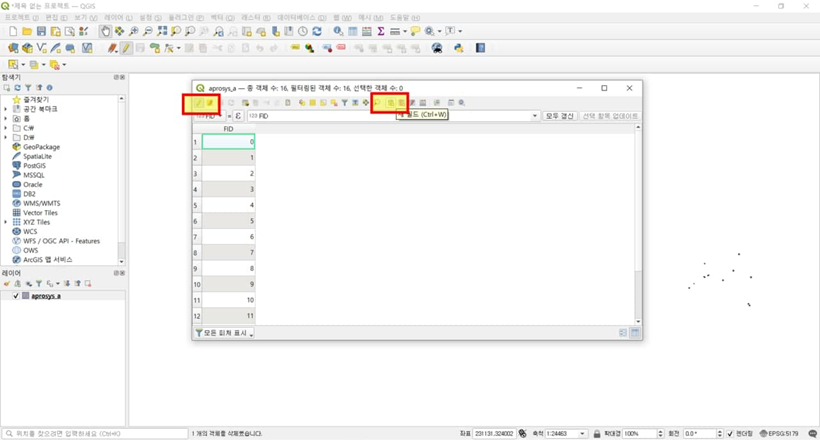

속성테이블 - 속성편집 - 새 필드(Ctrl+W)

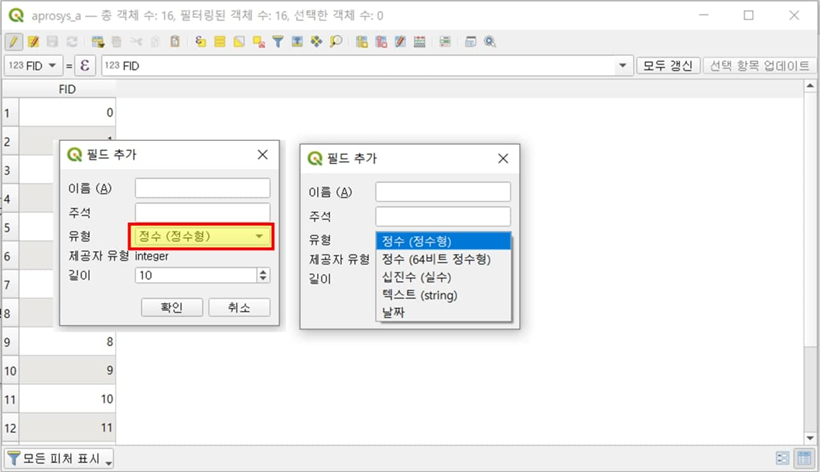

필드 추가 시 유형이 있는데,

• 정수(정수형) integer
• 정수(64비트 정수형) integer64
• 십진수(실수) double
• 텍스트(string) string
• 날짜 date

로 구성되는 것을 참고



(2) 좌표값을 이용하여 표시하기

ㄱ. x, y 값이 표현된 엑셀파일을 csv 형식으로 저장

이때, x값은 경도를 y값은 위도로 구분해준다.

한반도의 경우 위도는 33~43, 경도는 124~132 이내에 위치한다.



ㄴ. 레이어 - 레이어 추가 - 구분자로 분리된 텍스트 레이어 추가



ㄷ. 가져오기 설정

• 혹시 데이터가 깨진다면(외계어) 인코딩 항목을 system으로 변경
• 파일 포맷 : CSV (기본값)
• 도형 정의 : 포인트 좌표 (기본값)
• X필드 : 엑셀에서 경도에 해당하는 열 선택
• Y필드 : 엑셀에서 위도에 해당하는 열 선택
• 도분초 좌표 : 도분초 형태일 경우 체크. 도 형태일 경우 체크 해제.
• 도형 좌표계 : 좌표계 선택



ㄹ. 육안검수

ㅁ. shp 파일 형태로 저장

레이어 - 다른이름으로 저장
